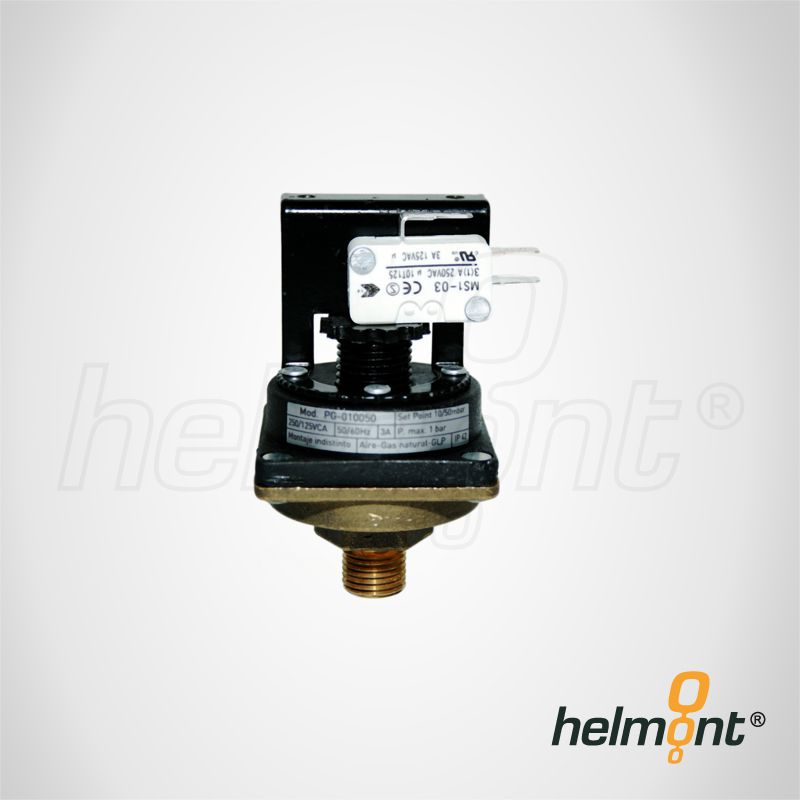

Los presostatos de la SERIE PG fueron diseñados para
verificar la presión de flujo de aire, gas natura y/o GLP;
generalmente utilizados para controlar la presión en los
quemadores de gas. Estos presostatos son regulables y los
rangos de regulación dependen del modelo.
El principio de funcionamiento de los presostatos de la serie PG consiste, en un sistema compuesto por un interruptor operado por un diafragma, que actúa como traductor de presión, fijado sobre un cuerpo de Latón que nos permite montarlo sobre una válvula o sobre un caño de gas. Desde el punto de vista eléctrico, tres terminales machos (5,21x0,5mm) tipo Fast-On están disponibles para realizar las conexiones eléctricas (NA-NC-Com).
La conexión neumática de los presostatos de la serie PG
se realiza por medio de una toma roscada (1/4” BSP), esta
toma incluye una malla filtrante que impide el ingreso de
partículas no deseadas (mayores a 50 micrones).
Los presostatos de la serie PG están equipados con una
carcasa plástica con prensacables, que protege las
conexiones eléctricas e impide que partículas y elementos
dañinos interrumpan el funcionamiento o dañen el equipo.
| Contactos (NA-NC | 3A/250 VCA |
| Conexiónes Eléctricas | Terminal 5.21 x 0.5 |
| Rango de presión | Según modelo |
| Tolerancia del Set Point | +/- 10% |
| Presión máx. de trabajo | 1 bar |
| Conexiones eléctricas | 5.21x0.5mm |
| Voltaje | 125/250 Vac |
| Corriente máx | 3A |
| Diafragma | Acrilo Nitrilo(NBR) |
| Temperatura de trabajo | 0°...85°C |
| Grado de protección | IP 42 |
| Posición de montaje | Indistinta |
| Conexión neumática | Rosca 1/4" BSP |
